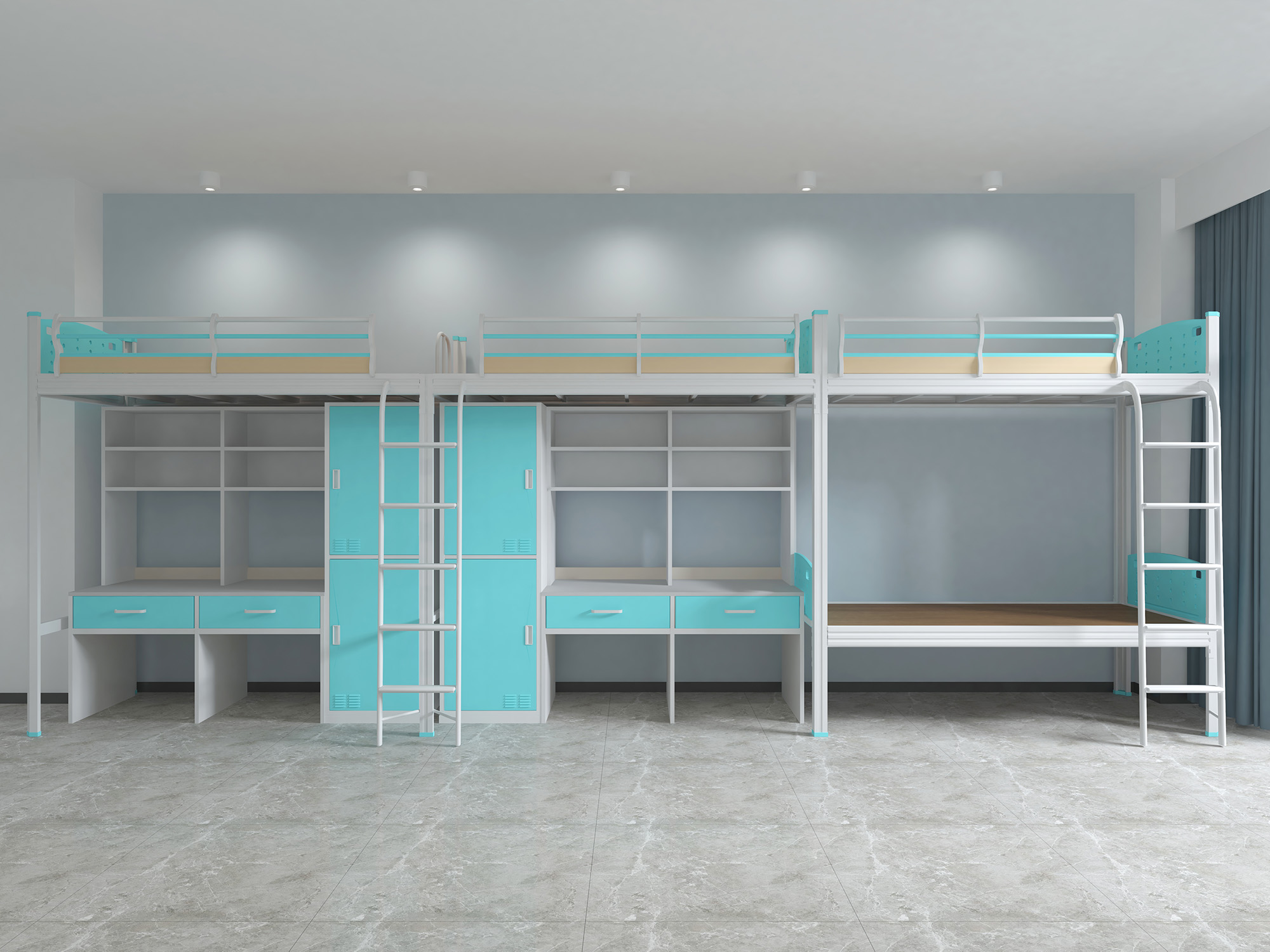

連體公寓床-學生宿舍公寓床設計圖片技術要求

一、鐵床部份的材質：（規格Ｗ1980*970*Ｈ2030ｍｍ）

   1. 立柱:采用優質冷軋鋼板經特制成型線軋制而成，其立面為中空異形（方便雙面噴涂，不能用方管或圓管），立柱正面為斜邊形設計，起到防撞作用，并有4條加強筋，立面成型后尺寸為65mm*65mm,材料厚度為1.2mm.

2.長橫梁：采用優質冷軋鋼板經特制成型線軋制而成，其立面為中空異形（方便雙面噴涂，不能用方管），正面有兩條加強筋，底部為圓弧形設計，起到防撞作用，立面成型后尺寸為106mm*41mm,材料厚度為1.2mm.

3.短橫梁：采用優質冷軋鋼板經特制成型線軋制而成，其立面為中空異形，方便雙面噴涂，不能用方管），正面有兩條加強筋，底部為圓弧形設計，起到防撞作用，立面成型后尺寸為106mm*41mm,材料厚度為1.1mm.

4、支撐：采用50*25*0.8mm厚優質方管制作。

5、前護欄：采用￠19*0.9mm厚優質圓彎制作而成，中間加3根豎管，橫梁上面需沖孔，豎管需插入橫梁底部焊接，以增加護欄強度，高度為230mm.長度為1170mm.

6、側護欄：采用￠19*1.0mm厚優質管材焊接而成。

7、樓梯：支架采用20*40*1.0mm旦管數控成型焊接而成，腳踏板采用1.2mm厚優質冷軋鋼板經沖壓而成，大小為65mm*300mm,踏板下面需加一根25*25*1.0mm厚優質方管，需與樓梯支架焊接，表面需有凹凸紋路，可以起到防滑作用.

8.連接處掛鉤：經沖床沖壓成L型，需有三個連接卡口，成型后尺寸為198*28*28（mm），材料厚度為2.0（mm）。

9.鐵床部份焊接采用二氧化碳保護焊接，鐵板表面經除油，去銹，磷化靜電噴粉.高溫固化而成。

10．整張床連接部份采用掛件連接，不采用螺絲連接，每張床可承重400kg。
